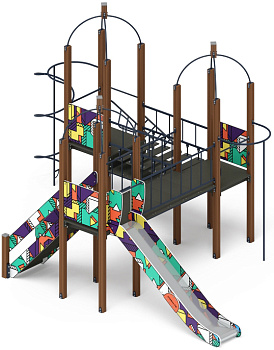

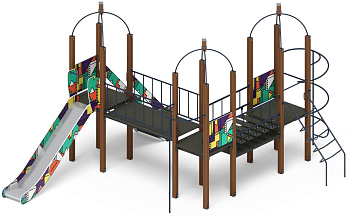

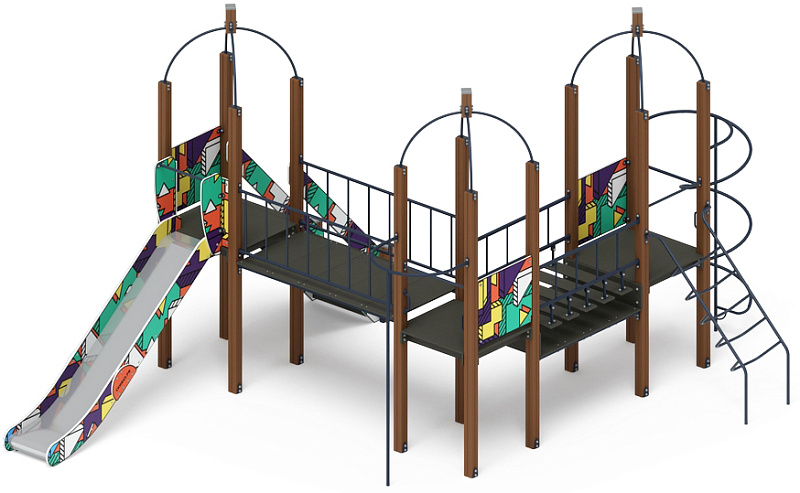

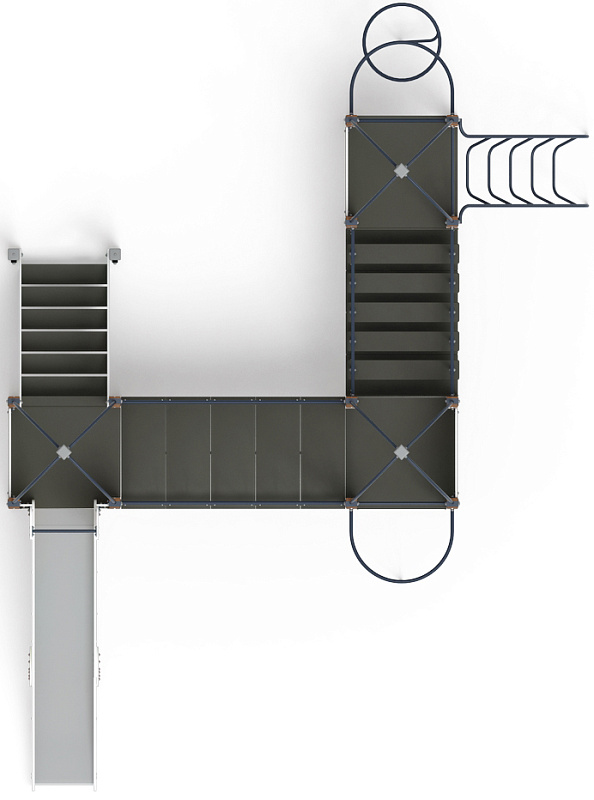

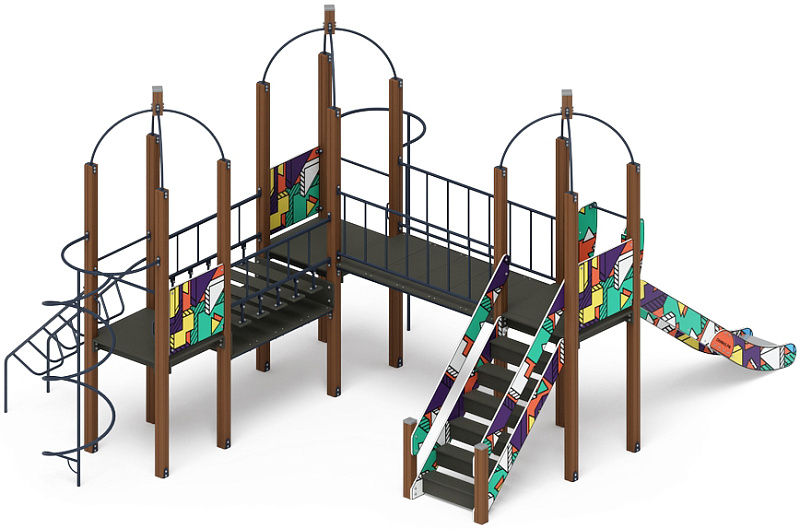

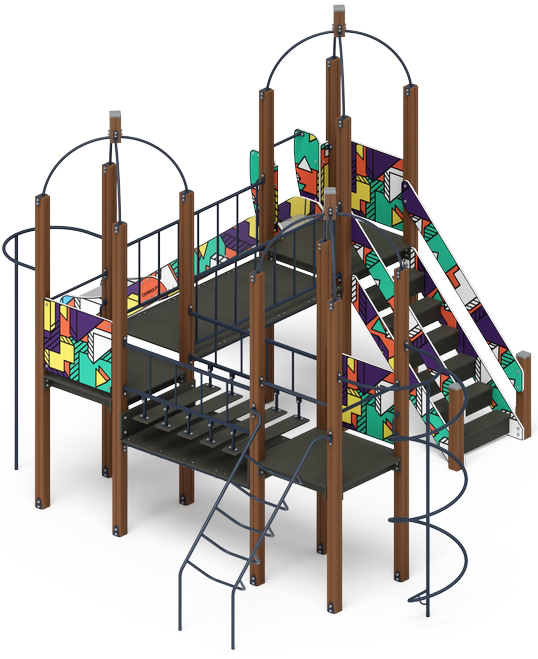

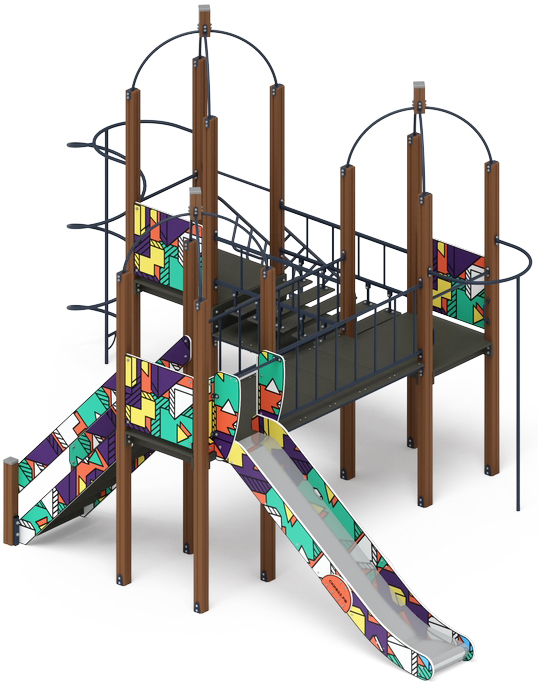

Навина (Геометрия) - ДИК 2.09.06-02 - Игровой комплекс H=1500

Наименование

Описание

Кол-во

Единица измерения

1

Башни

выполнены из четырёх клеёных брусьев не более 100х100 мм высота 3000 мм -2 шт и одна высотой 2500 мм пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм толщиной 18 мм башни украшены декоративными куполом из труб диаметром 27 мм. Размер башен 1000х1000х3870 (h) - 2 шт

1000х1000х3280 (h) - 1 шт

Отметка пола от планировочной отм. площадки 1500 мм - башня с горкой

отметка пола от планировочной отм. площадки 1300 мм - средняя башня

отметка пола от планировочной отм. площадки 1200 мм - башня с винтовым шестом

комплект

2

Горка

Скат горки шириной 530 мм, выполнен из нержавеющей стали t=1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт - в стиле «Геометрия»- основной цвет принта - бирюзовый, на нем расположены геометрические фигуры, различных цветов- белого, красного, фиолетового, зеленого, голубого, желтого цвета. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской)

Размер горки в плане 530х2670х1500 (h)

1

комплект

3

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и шести ступенек, выполненных из ламинированной анти-скользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

комплект

4

Перила лестницы

выполнены влагостойкой фанеры толщиной 24 мм. В комплекте 2 шт. перил

комплект

5

Прямой мост 2000

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм

шт

6

Ограждения моста

Ограждение моста - сварная конструкция из стальных труб диаметром 27 мм и 22 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в красный цвет). Комплект- 2шт

комплект

7

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм

шт

8

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм

комплект

9

Лаз-лестница

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет

шт

10

Вертикальный шест со спиралью

выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет

шт

11

Прямой шест

выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет

шт
